Media Converter
成端トレイ一体化のコンパクトなサイズ
高容量のマルチスピードをサポートし、様々な環境に提供可能
10Gigabit Media Converter
M130T
- 10G光信号を10GEthernet信号に変換
または10G光信号のリピーターとしても利用可能 - Ethernetport Auto Negotiationで通信速度自動調整
- 通信障害発生時、自動検知するFEF/LLCF機能搭載
- 成端トレイ一体型のコンパクトなサイズの
メディアコンバーター
Gigabit Media Converter
Vnet1100J
- 光信号を10/100/1000Base-Tに変換
- Auto Negotiationで通信速度自動調整
- 通信障害発生時、自動検知するFEF/LLCF機能搭載
- 成端トレイ一体型のコンパクトなサイズの
メディアコンバーター
製品の特長

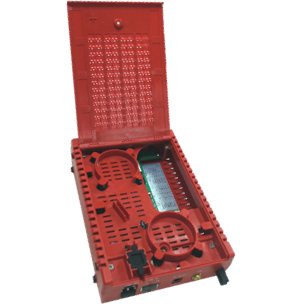

成端トレイ提供でケーブルの
整理が容易
使用環境に合わせて選択可能なComboポート対応 ※M130Tのみ

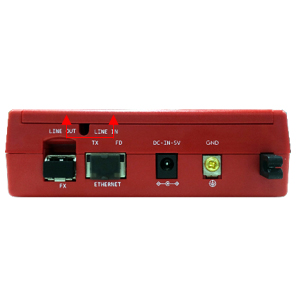

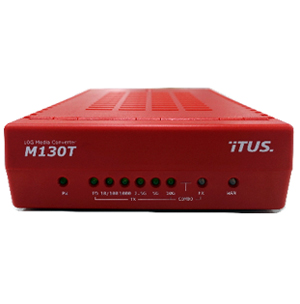

前面LEDで動作確認可能

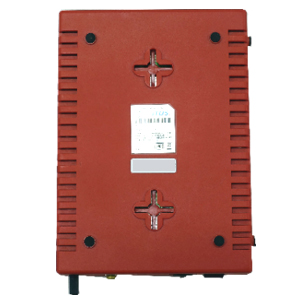

十字型壁掛けホール採用

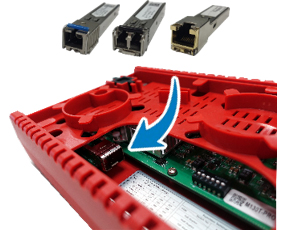

各種光モジュールに対応
※本体との交換性の
検証が必要です。

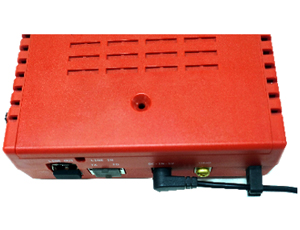

電源ケーブル固定クリップで
配線管理が容易

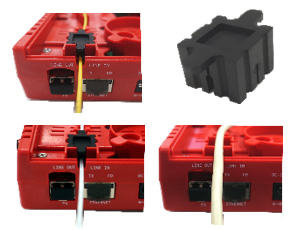

多様なケーブル規格に対応
(1Ø, 3Ø, 5Øなど)
リンクパススルー機能のサポート
片側でのリンクダウンが発生した際、反対側のポートでの通信を停止し、リンク障害発生箇所を迅速に検出/トラブルシューティングが可能。
リンクパススルーは下記の二つの機能が含まれて各々ON/OFF設定が可能です。
FEF(Far End Fault)機能
光区間に障害発生時、検知してUTP区間の信号を自動で無効化
LLCF(Line Loss Carry Forward)機能
UTP区間に障害発生時、検知して光区間の信号を自動で無効化
| 仕様 | ||
|---|---|---|
| 製品名 | 10G Media Converter M130T | Gigabit Media Converter Vnet1100J |
| User側 Interface |
1Port x 100/1G/10G Combo port(RJ-45) Auto-MDI/MDI-X, auto-negotiation 1Port x 1000Base-SX/LX/BX, 10GBase-SR/ER/LR(脱着式) |
1Port x 100/1000Base-T Auto-MDI/MDI-X, auto-negotiation |
| WAN側 Interface | 1Port x 1000Base-SX/LX/BX, 10GBase-SR/ER/LR(脱着式) |
1Port x 1000Base-SX/LX/BX (脱着式) |
| Flow Control |
Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
|
| Jumbo Frame | 16,000bytes | 10,240 bytes |
| Link Pass Through |
FEF : Far End Fault LLCF : Link Loss Carry Forward |
|
| Power Input | DC : 12/3A, AC : 100-240V | DC : 5V/2A, AC : 100-240V(50/60Hz 0.3A) |
| Dimensions(W x D x H) | 130(W) x 180(D) x 43.7(H) mm | 120(W) x 180(D) x 40(H) mm |
| Power Consumption | Max 10W | Max 3W |
| Temperature |
Operating: : 0℃ to 50℃ Storage: -20℃ to 85℃ |
Operating: 0℃ to 50℃ Storage: -20℃ to 85℃ |
| Humidity |
Operating: 5~90%(結露なきこと) Storage: 5~90%(結露なきこと) |
Operating: 5% to 90% (結露なきこと) Storage: 5% to 90% (結露なきこと) |
| その他 |
※ 10G環境ではFull-duplexのみ動作します。 ※ User側の光モジュールはWAN側装着モジュールと同一スピードの 光モジュール又はその以下の光モジュールの装着が必要でございます。 |
- |
